暗壳 AI 设计技能
把产品图片整理成更清晰的工程沟通草图
从产品外观图提取轮廓、比例、部件和材质，生成多视图、结构拆解、节点与技术注解方向，为设计深化和工厂沟通建立起点。
能力说明
什么是产品图纸生成？
产品图纸生成把单张或多张产品图中的可见轮廓、比例、分件、材质和连接线索组织为正视、侧视、局部放大、结构示意与技术注解。它的价值是帮助设计师和工厂更快发现需要确认的问题，而不是从照片中自动恢复真实工程数据。
任何不可见结构、尺寸、壁厚、连接、公差和材料等级都可能被 AI 推断甚至虚构。因此输出只能作为二次深化简报和沟通草图，不能直接下单、开模、加工、装配或用于安全认证。正式图纸必须基于 CAD、三维模型、样机与工程审核重建。
暴露需要确认的节点
通过局部放大和分件示意提醒团队关注连接、收口和材料转换。
辅助反向整理资料
当早期只有图片时，先建立待测量、待建模和待验证的工作清单。
提高方案评审效率
把外观、材料和结构假设放在同一页面，明确哪些是已知、哪些待确认。
准备输入
使用产品图纸生成前需要准备什么
清晰的源素材和明确的设计目标，能为模型提供更可靠的判断依据。生成前建议按以下要点检查。
尽量提供多视角
正面、侧面、背面、底部和细节照片能减少对不可见结构的猜测。
附上真实尺寸基准
至少提供一个可靠尺寸或比例参照，自动标注仍需逐项验证。
说明用途和制造方式
区分木作、金属、软体、塑料或复合工艺，便于生成更相关的沟通重点。
整理已有工程资料
把 CAD、三维、BOM、材料与测试信息作为正式深化依据，而不是让图片替代它们。
使用步骤
3 步使用产品图纸生成
第一轮先用于探索和比较，选定方向后再带入完整项目继续深化。
- 01

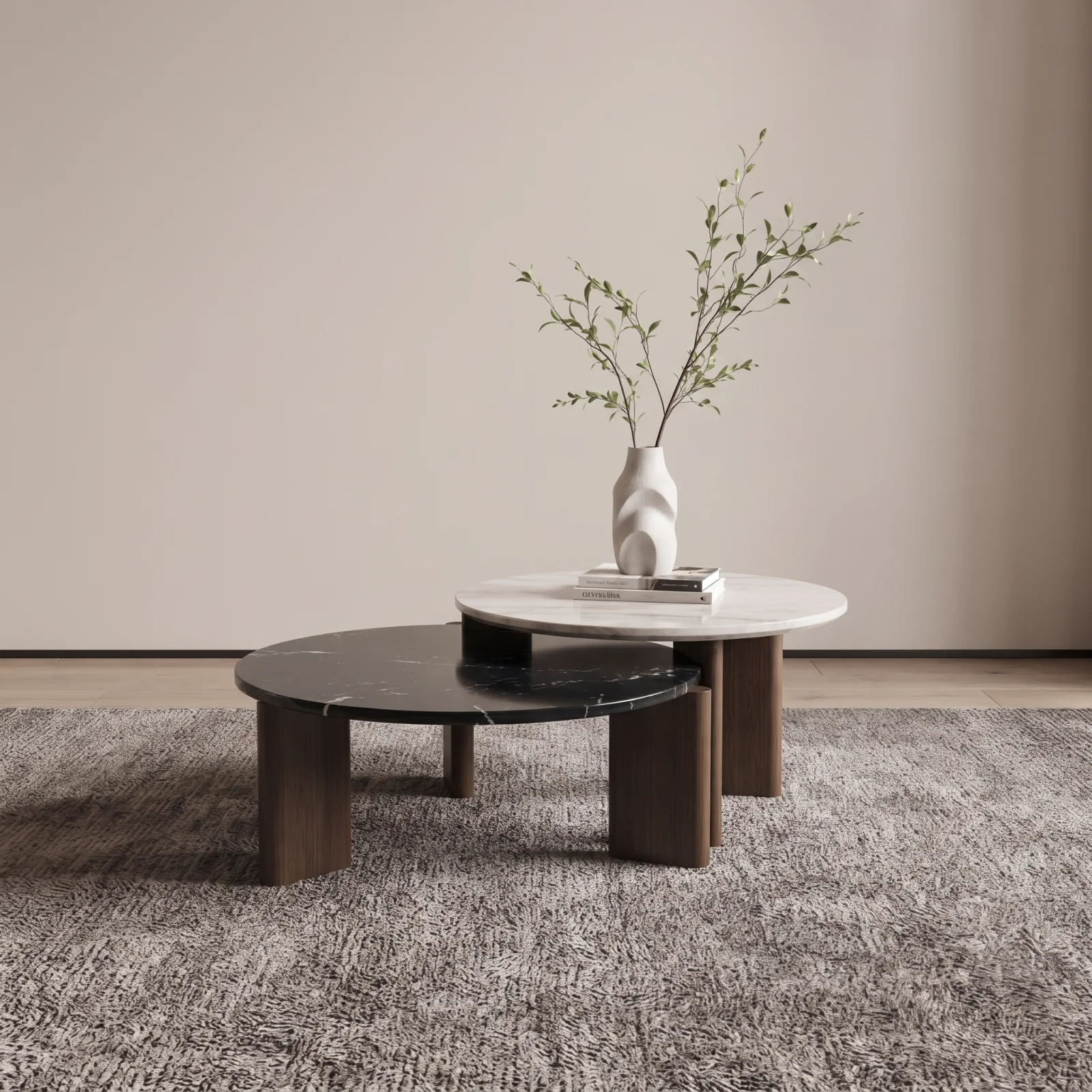

上传产品参考图
选择一张主体和关键信息清晰的产品参考图，作为本次生成的基础。
- 02
选择图纸参数
设置图纸参数，让输出方向与当前设计任务保持一致。
- 03
生成产品三视图
提交生成并查看产品三视图，再选择合适结果继续调整。
输入与输出
产品图纸生成真实案例
案例展示从产品外观图到多视图和节点说明的整理方式。图中的尺寸、结构与工艺仅为沟通假设，不能被视为真实生产资料。
多视图改善讨论
正侧和局部视图让不同角色更容易指向同一结构问题。
节点必须标明假设
无法看到的连接不应被包装成确定答案。
尺寸只是待核对信息
自动标注可用于版式，但所有数值必须来自测量或工程模型。
AI 如何理解素材
产品图纸生成能够识别什么，哪些仍需专业判断
AI 只能从像素中推断可见外形、边缘、材质和部件关系，无法读取内部结构、真实尺寸、公差、受力和材料性能。
输入中可利用的信息
- 产品外轮廓、比例和可见部件
- 表面材质、分缝和连接线索
- 多张照片之间重复出现的结构特征
- 提示中给出的已知尺寸、材料与用途
需要注意的边界
- 不可见结构、连接和截面会被推断
- 自动尺寸、角度和比例不具工程准确性
- 不计算强度、稳定、疲劳、散热和安全
- 不生成合格的 CAD、BOM、公差和认证文件
严禁把生成图直接用于开模、加工、下料、采购或装配。正式生产资料必须由具备相应能力的设计与工程人员基于真实数据编制、校核和批准。
实用建议
让产品图纸生成结果更可用的方法
区分事实与假设
在图面上明确标注已测量、来自资料、视觉推断和待确认，避免工厂误读。
把未知变成问题清单
与其让 AI 填满细节，不如列出连接方式、壁厚、材料等级和公差等需确认项。
保持版本唯一
确保所有照片和尺寸属于同一产品版本，防止不同样机信息被混合。
建立正式审核流程
由设计、结构、工艺、质量和供应链共同签核生产文件。
适用场景
产品图纸生成适合用在哪些工作中
早期设计深化简报
把概念图转成工程团队可讨论的问题页面。
供应商初步沟通
在报价或打样前解释外观与需要确认的关键节点。
旧产品资料整理
从照片建立测量、建模和补档任务清单。
内部可制造性评审
集中展示外观、材料、分件和结构假设。
工作方式对比
产品图纸生成与传统工作方式如何配合
AI 图纸组织视觉信息，专业工程出图定义真实几何、材料、连接、公差、性能与责任。
| 对比维度 | AI 产品图纸生成 | 传统工作方式 |
|---|---|---|
| 数据来源 | 从图片与少量文字推断 | 来自测量、CAD、模型、计算和样机 |
| 生成速度 | 快速形成多视图与注解版式 | 逐项建模、计算、标注和校核 |
| 工程可靠性 | 所有结构和尺寸都需验证 | 在审核体系内形成受控生产数据 |
| 允许用途 | 简报、问题清单和早期沟通 | 打样、开模、采购、制造和质量控制 |
正确用法是让 AI 帮助团队更早提出工程问题，而不是绕过工程工作。凡进入生产的数据都必须重建和审核。
常见问题
关于产品图纸生成的常见问题
生成的尺寸可以直接使用吗？
不可以。自动尺寸没有可靠测量依据，必须从实物、CAD 或受控三维模型获得并校核。
可以直接把图发给工厂生产吗？
不可以。它缺少可靠结构、公差、材料等级、BOM、标准与审核，直接生产存在质量和安全风险。
多提供几张照片会更准确吗？
会减少部分视觉猜测，但仍不能恢复内部结构和工程数据。多视角只是更好的沟通起点。
AI 图纸适合做什么？
适合早期简报、节点讨论、测量清单和深化任务定义，不适合开模、加工和正式质量文件。
